文丘裏濕式除塵器

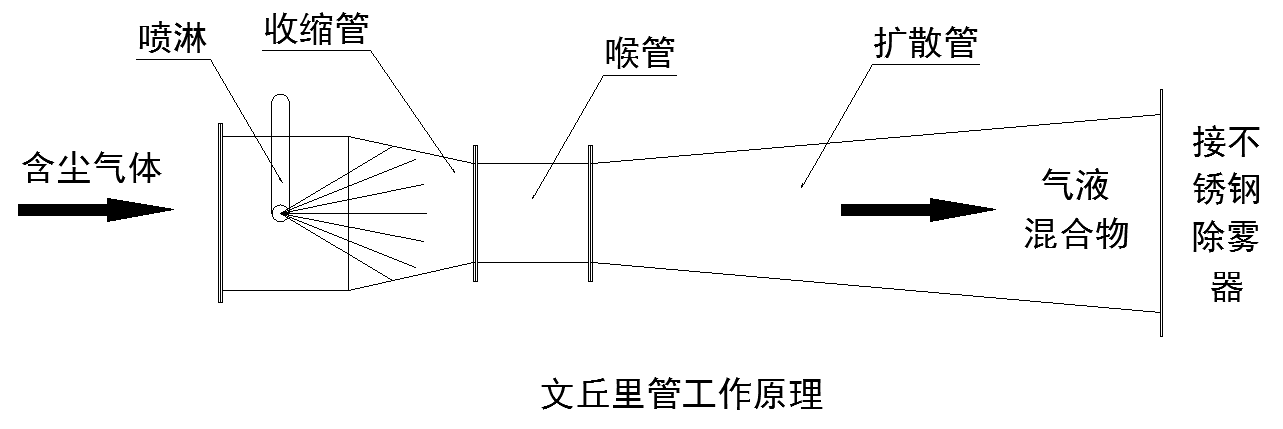

含塵氣體由管道進入至文丘裏濕式除塵器內，先經過收縮管處噴淋，將粉塵和水結合，再經過喉管處時，產生高速的氣流，與從收縮管中噴淋水相撞，使水霧化並充分混合，粉塵和液滴撞擊和濕潤形成大液滴落入下方沉澱池，細小顆粒物再通過三層過濾，最終達標排放。文丘裏管工作原理示意如下：

在喉管處，氣體濕度達到飽和，塵粒被水濕潤。塵粒與液滴或塵粒之間發生激烈碰撞和凝聚。在擴散管，氣液速度減小，壓力回升，以塵粒為凝結核的凝聚作用加快，凝聚成直徑較大的含塵液滴，進而在不鏽鋼除霧器內被捕集。文丘裏管構造有多種型式。按斷麵分為圓形和方形兩種;按喉管直徑的可調節性分為可調的和固定的兩類;按液體化方式可分為預霧化型和非霧化型；按供水方式可分為徑向內噴、徑向外噴、軸向噴水和溢流供水等四類。適用於去除粒徑0.1-100um的塵粒，除塵效率為88-99%，壓力損失範國為1.0-9.0kPa,液氣比取值範圍為0.3-1.5L/m³。
